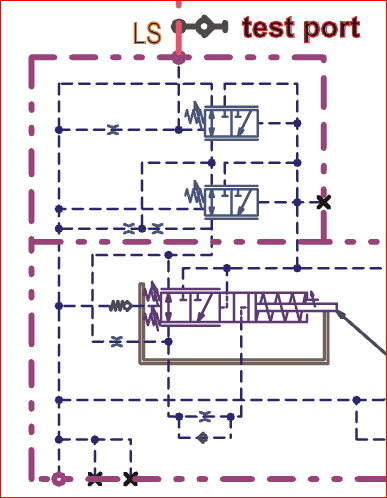

schémas pompe hydraulique
cette page en construction rassemblera dans le futur toute la formation hydraulique en ligne et les conseils de dépannage etc..
envie de parler du metier d’hydraulicien ?
MINI FORMATION SUR LES POMPES HYDRAULIQUES
Rappel :
Une pompe ne crée pas de pression, mais un débit, c’est la résistance du récepteur, (moteur ou vérin) qui crée par son travail une monté en pression. A ce moment l’énergie oléohydraulique se transforme à nouveau en énergie mécanique linéaire ou rotative.
Pressions d’utilisation pompe hydraulique
Rarement moins de 50 bars, car les pompes les plus standards et les moins chères, à engrenages externes supportent en pointe souvent plus de 250 bars.
210 bars soit 3000 psi est un standard souvent utilisé.
420 bars soit 6000 psi est généralement un maxi réservé pour les transmissions hydrostatiques.
700 bars est un standard souvent utilisé pour les vérin de manutention type énerpac.
Il peut être atteint plusieurs milliers de bars pour des bancs d’épreuves.
Les types de pompe hydraulique sont des combinaisons avec les principes ci dessous :
Cylindrée fixe, cylindrée variable, circuit ouvert, circuit fermé, un ou deux sens de débit, drainage interne ou externe, simple et multi corps empilé, hydropneumatique, auto régulatrice, load sensing…
Définition :
Les pompes hydrauliques (volumétriques de haute précision) sont des générateurs de débit, elles transforment l’énergie mécanique en énergie hydraulique ou hydrostatique, (fluide facile à transporter dans des canalisations), vers des récepteurs, vérins & moteurs hydrauliques
Les caractéristiques principales sont la cylindrée et leur capacité à résister à la pression.
Conception mécanique principale de la pompe hydraulique
Engrenages débit fixe.
Palettes cylindrée fixe et variable.
Pistons monos ou multiples en ligne, radiaux, axiaux, ce type résiste à la plus haute pression.
Calcul d’une pompe hydraulique
P * Q
—— = KW
600 P : pression en bar . Q débit en litre / minute. KW : puissance en kilo watt
A la puissance il faut ajouter les pertes dues au rendement.
Un limiteur de pression est l’élément de sécurité indispensable.
